ABRISÛR S’ASSOCIE À RAEDIAN
POUR LANCER LA BORNE AC QUI RÉVOLUTIONNE L’ESTHÉTISME ET LA RAPIDITÉ D’INSTALLATION
Ne cachez plus votre borne ! Soyez fier de la montrer.
Design sobre et épuré.
Si vous êtes un installateur contactez-nous pour obtenir votre offre tarifaire préférentielle.
Borne compatible PRIME ADVENIR
CARACTÉRISTIQUES TECHNIQUES
GÉNÉRAL
- Marque : RAEDIAN

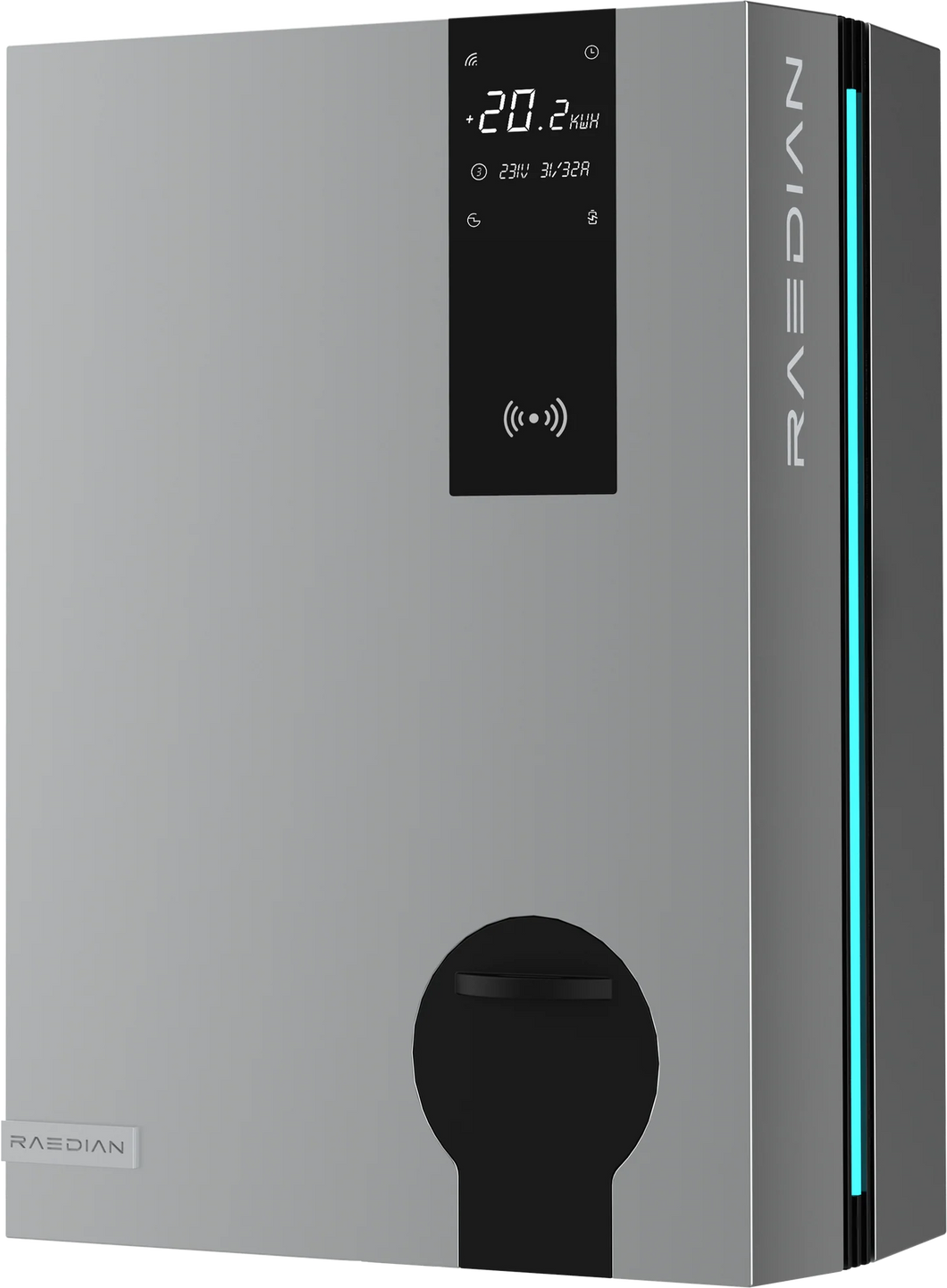

- Produit : Borne de recharge pour véhicule électrique
- Type de connecteur : T2S avec obturateur (France et Europe)
- Branchement : Possibilité de Plug & Charge via l’application

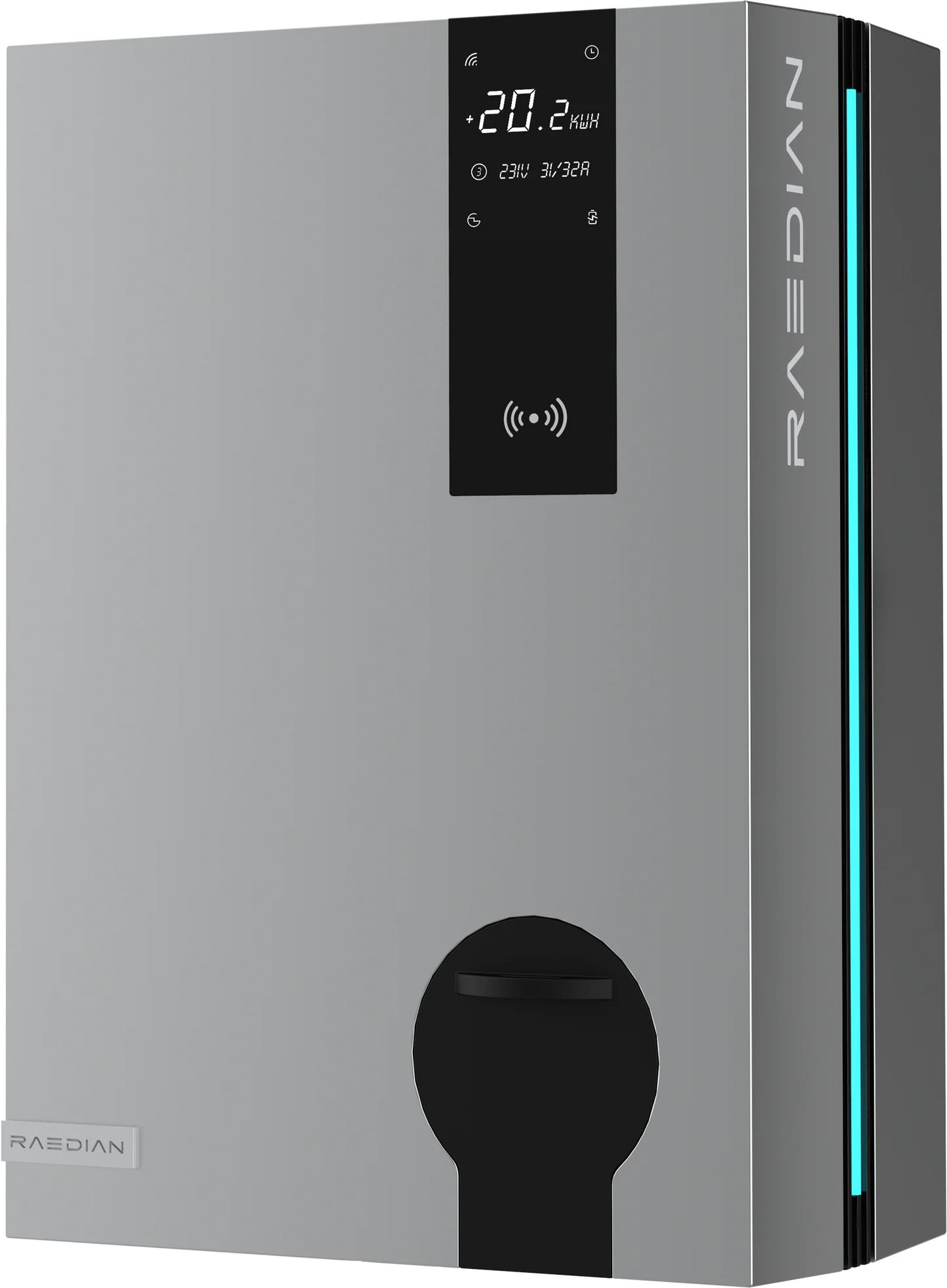

- Écran : OLED avec indicateur d’état et informations de mesure

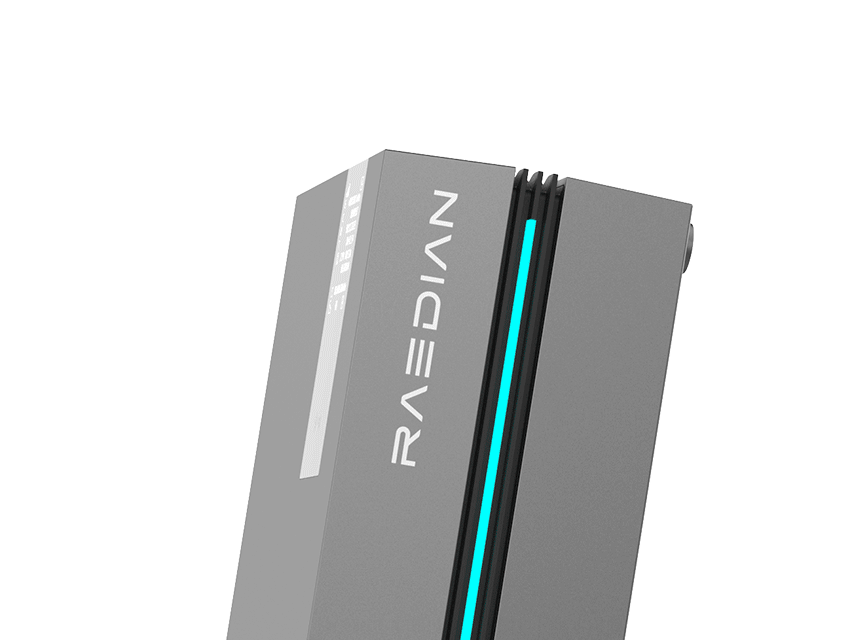

- Indicateur visuel : Double bande LED
- Puissance maximale : Monophasé jusqu’à 7,4 kW / 32 A
- Tension : 230 V ± 20 %
- Système de mise à la terre : TN / TT / IT
- Fréquence nominale : 50 / 60 Hz
- Protections : UVP, OVP, OCP, relais bloqué, surchauffe
- Précision de mesure : ± 1 %
CONNECTIVITÉ
- Communication véhicule : Mode 3 selon la norme CEI 61851-1 éd. 3 (2017)
- Communication RFID : ISO/IEC 14443A/B, 13,56 MHz – Longueur max. : 7 octets
- Moyens de connexion : Wi-Fi 2,4 GHz / Bluetooth / RFID
- Connexion délestage : Modbus RTU via RS-485
- Connexion mobile : Bluetooth
- Protocole de supervision : OCPP 1.6 (JSON) – 2ᵉ édition
- Connexion réseau GSM 4G : ABSENT
INFORMATIONS FONCTIONNELLES

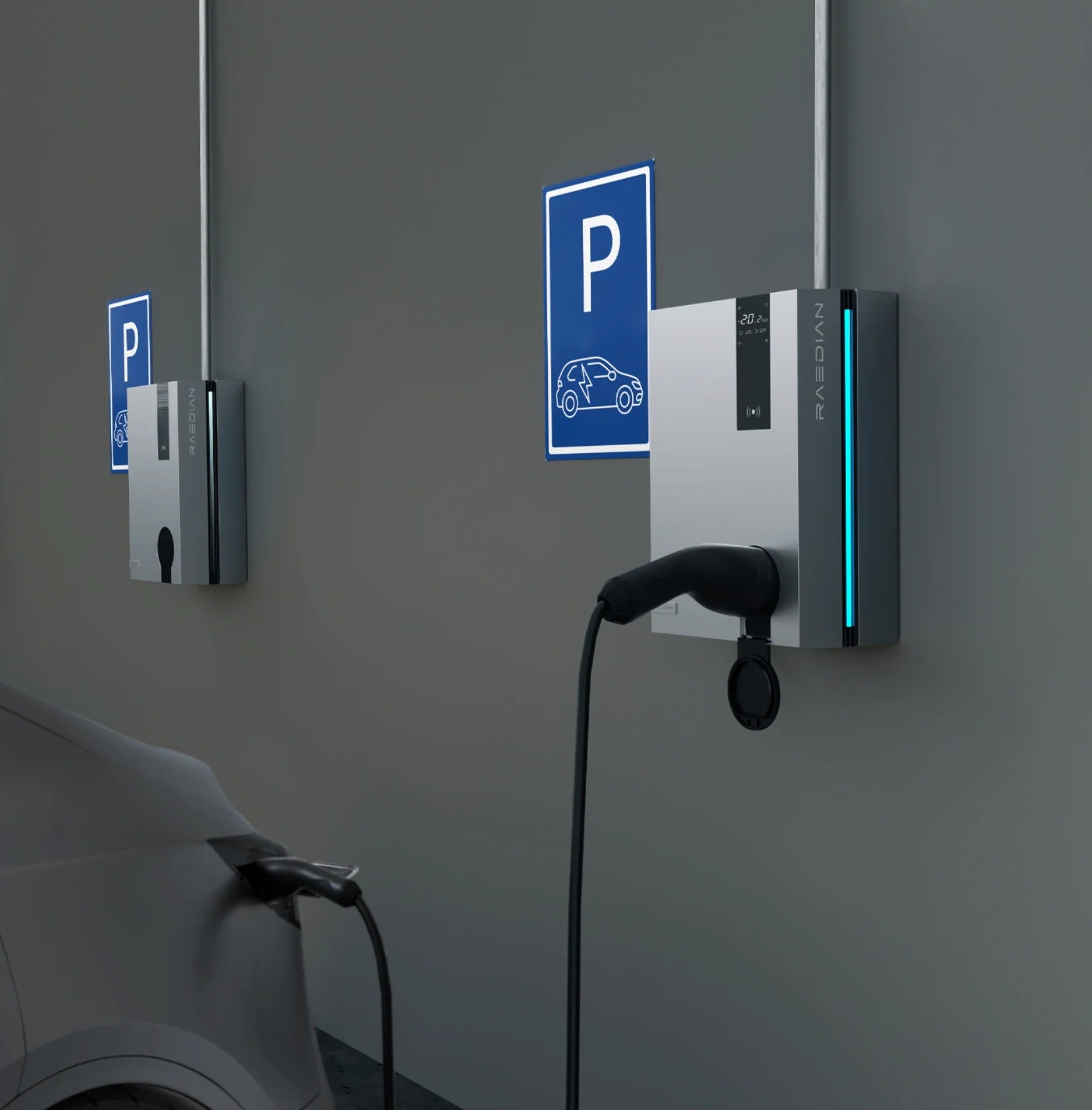

- Installation : murale ou sur piédestal compatible

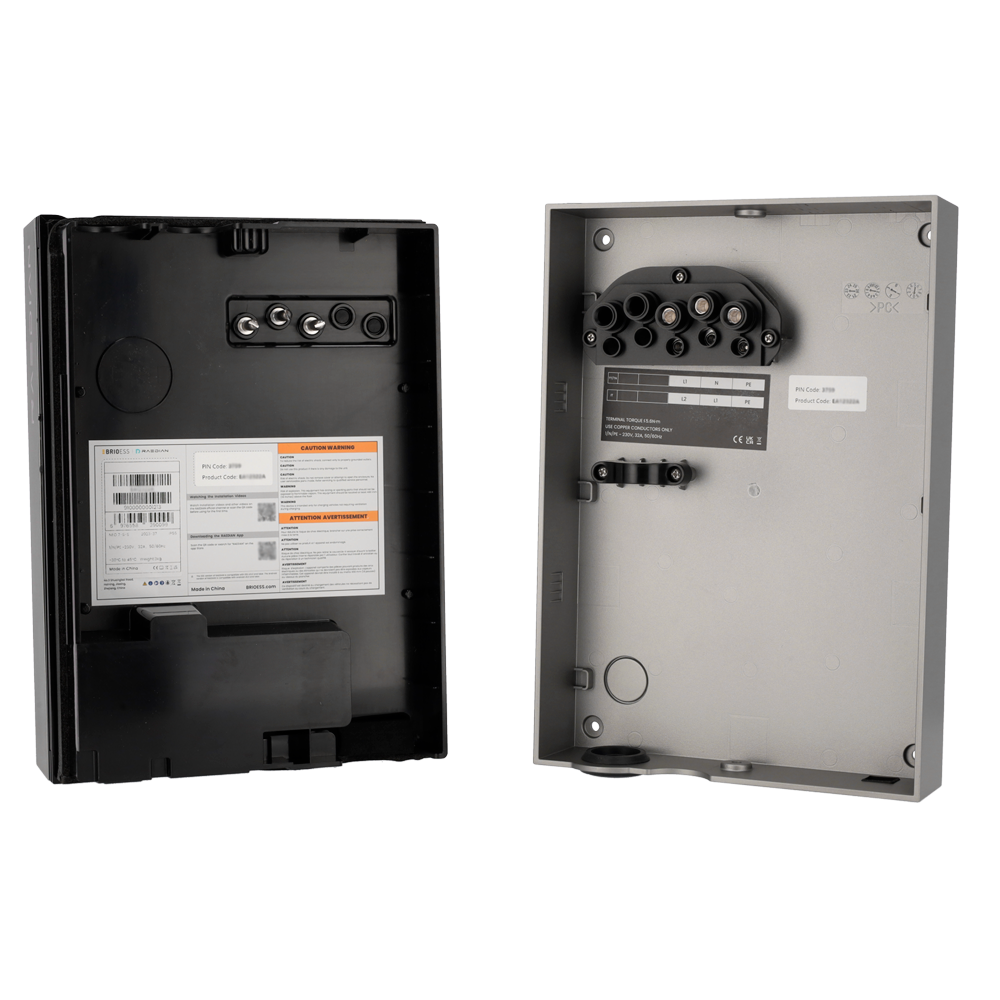

- Câblage : fixation du câble d’alimentation sur le socle mural + clipsage de la borne
- Temps de remplacement (maintenance) : estimé à 10 minutes max.
- Dimensions borne : 297 × 210 × 110 mm (H × L × P)
- Dimensions emballage : 450 × 360 × 230 mm (H × L × P)
- Poids : 4,3 kg
- Couleur : Gris métallisé
- Application : Utilisateur & Installateur – GRATUITE
OPTIONS DE GESTION DE CHARGE
- Connexion directe à la pince CT pour équilibrage dynamique de charge
- Connexion au kit SC (option) pour équilibrage dynamique + charge solaire
- Connexion à un EMS externe en tant que Modbus RTU secondaire via RS-485
- Gestion de charge via backend OCPP
- Paramétrage de la gestion statique de charge dans les applications RAEDIAN
CONDITIONS DE FONCTIONNEMENT
- Température de fonctionnement : -30 °C à +55 °C (avec déclassement)
- Indice de protection mécanique : IK10
- Humidité : 5 % ~ 95 %
- Altitude maximale de fonctionnement : 3000 m
- Classe de sécurité électrique : Classe 1
- Consommation en veille : 3,86 W
- Degré de protection (boîtier) :
- Noyau de charge : IP55
- Entre noyau de charge et plaque arrière : IP54
- Environnement d’utilisation : intérieur et extérieur
- Conditions CEM : Classe B résidentielle selon IEC 61851-21-2
CONFORMITÉ
- Sécurité : EN 61851-1, EN 62955, EN 62196, EN 61439
- EMC : EN 61851-21-2:2021, EN 301489-1 V2.2.3:2019, EN 301489-3 V2.3.2:2023, EN 301489-17 V3.2.5:2022, EN 301489-52 V1.2.1:2021
- Santé : EN 62311:2008, EN 50663:2017, EN 61000-6-2:2016, EN 61000-6-3:2006
- RoHS : Directive 2011/65/EU & (EU)2015/863, Annexe II
- MID : ABSENT
- RED : EN 300328 V2.2.2:2019, EN 300330 V2.1.1:2017, EN 301908-1 V15.1.1:2021, EN 301908-13 V13.2.1:2022
- UKCA : Législation britannique sur la recharge intelligente, BS 7671:2018 + A2:2022
